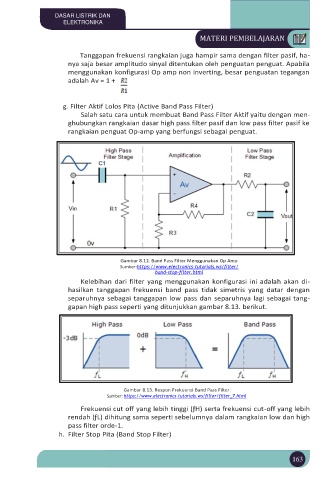

Tanggapan frekuensi rangkaian juga hampir sama dengan filter pasif, ha-
nya saja besar amplitudo sinyal ditentukan oleh penguatan penguat. Apabila
menggunakan konfigurasi Op amp non inverting, besar penguatan tegangan
adalah Av = 1 +

g. Filter Aktif Lolos Pita (Active Band Pass Filter)
Salah satu cara untuk membuat Band Pass Filter Aktif yaitu dengan men-
ghubungkan rangkaian dasar high pass filter pasif dan low pass filter pasif ke
rangkaian penguat Op-amp yang berfungsi sebagai penguat.

Gambar 8.12. Band Pass Filter Menggunakan Op Amp
Sumber:https://www.electronics-tutorials.ws/filter/
band-stop-filter.html
Kelebihan dari filter yang menggunakan konfigurasi ini adalah akan di-
hasilkan tanggapan frekuensi band pass tidak simetris yang datar dengan
separuhnya sebagai tanggapan low pass dan separuhnya lagi sebagai tang-
gapan high pass seperti yang ditunjukkan gambar 8.13. berikut.

Gambar 8.13. Respon Frekuensi Band Pass Filter
Sumber: https://www.electronics-tutorials.ws/filter/filter_7.html

Frekuensi cut off yang lebih tinggi (ƒH) serta frekuensi cut-off yang lebih
rendah (ƒL) dihitung sama seperti sebelumnya dalam rangkaian low dan high
pass filter orde-1.
h. Filter Stop Pita (Band Stop Filter)
