DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

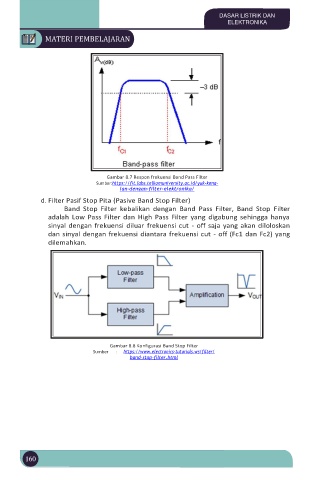

Gambar 8.7 Respon frekuensi Band Pass Filter
Sumber:https://fit.labs.telkomuniversity.ac.id/yuk-kena-
lan-dengan-filter-elektronika/
d. Filter Pasif Stop Pita (Pasive Band Stop Filter)
Band Stop Filter kebalikan dengan Band Pass Filter, Band Stop Filter
adalah Low Pass Filter dan High Pass Filter yang digabung sehingga hanya
sinyal dengan frekuensi diluar frekuensi cut - off saja yang akan diloloskan
dan sinyal dengan frekuensi diantara frekuensi cut - off (Fc1 dan Fc2) yang
dilemahkan.

Gambar 8.8 Konfigurasi Band Stop Filter
Sumber : https://www.electronics-tutorials.ws/filter/
band-stop-filter.html

160
