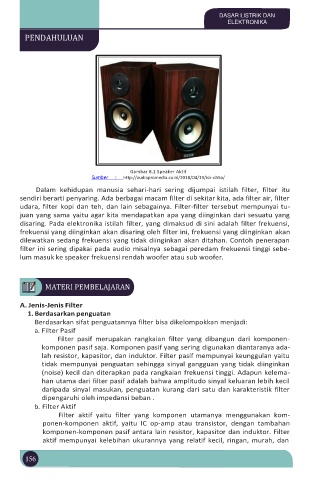

Page 173 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

PENDAHULUAN

Gambar 8.1 Speaker Aktif
Sumber : http://audiopromedia.co.id/2018/04/19/isk-d55a/

Dalam kehidupan manusia sehari-hari sering dijumpai istilah filter, filter itu
sendiri berarti penyaring. Ada berbagai macam filter di sekitar kita, ada filter air, filter
udara, filter kopi dan teh, dan lain sebagainya. Filter-filter tersebut mempunyai tu-
juan yang sama yaitu agar kita mendapatkan apa yang diinginkan dari sesuatu yang
disaring. Pada elektronika istilah filter, yang dimaksud di sini adalah filter frekuensi,
frekuensi yang diinginkan akan disaring oleh filter ini, frekuensi yang diinginkan akan
dilewatkan sedang frekuensi yang tidak diinginkan akan ditahan. Contoh penerapan
filter ini sering dipakai pada audio misalnya sebagai peredam frekuensi tinggi sebe-
lum masuk ke speaker frekuensi rendah woofer atau sub woofer.

MATERI PEMBELAJARAN

A. Jenis-Jenis Filter
1. Berdasarkan penguatan
Berdasarkan sifat penguatannya filter bisa dikelompokkan menjadi:
a. Filter Pasif
Filter pasif merupakan rangkaian filter yang dibangun dari komponen-
komponen pasif saja. Komponen pasif yang sering digunakan diantaranya ada-
lah resistor, kapasitor, dan induktor. Filter pasif mempunyai keunggulan yaitu
tidak mempunyai penguatan sehingga sinyal gangguan yang tidak diinginkan
(noise) kecil dan diterapkan pada rangkaian frekuensi tinggi. Adapun kelema-
han utama dari filter pasif adalah bahwa amplitudo sinyal keluaran lebih kecil
daripada sinyal masukan, penguatan kurang dari satu dan karakteristik filter
dipengaruhi oleh impedansi beban .
b. Filter Aktif
Filter aktif yaitu filter yang komponen utamanya menggunakan kom-
ponen-komponen aktif, yaitu IC op-amp atau transistor, dengan tambahan
komponen-komponen pasif antara lain resistor, kapasitor dan induktor. Filter
aktif mempunyai kelebihan ukurannya yang relatif kecil, ringan, murah, dan
156
