MATERI PEMBELAJARAN

fleksibel dalam merancangnya dibanding filter pasif. Adapun kelemahannya
antara lain akan muncul panas, ada batasan frekuensi tergantung dari kom-
ponen yang dipakai sehingga ada keterbatasan frekuensi jika diterapkan pada
frekuensi tinggi.

2. Berdasarkan Frekuensi yang Dilewatkan
Pada elektronika analog, filter sering dipakai untuk melewatkan frekuensi
yang diinginkan dan menahan atau melemahkan frekuensi yang tidak diingink-
an. Berdasarkan frekuensi yang dilewatkan filter dibagi sebagai berikut:
a. Filter lolos bawah (Low Pass Filter (LPF)
b. Filter lolos atas (High Pass Filter (HPF)
c. Filter lolos pita (Band Pass Filter (BPF)
d. Filter stop pita (Band Stop Filter (BSF)

a. Filter Pasif Lolos Bawah (Pasive Low Pass Filter)
Pada Low Pass Filter pasif frekuensi sinyal masukan yang berada di
bawah frekuensi cut off akan dilewatkan, sedangkan frekuensi sinyal masu-
kan yang di atas frekuensi cut-off akan diredam, di tahan lalu dihilangkan.
Low pass filter dapat dirangkai dengan dua jenis konfigurasi, yang pertama
rangkaian low pass filter yang disusun menggunakan gabungan dari induktor
(L) dan resistor (R), yang kedua yaitu rangkaian low pass filter disusun dari
gabungan antara resistor (R) dan kapasitor (C). Low pass filter yang meng-
gunakan satu buah resistor dan satu buah kapasitor seperti gambar 8.2 di
bawah sering disebut sebagai low pass filter orde satu.

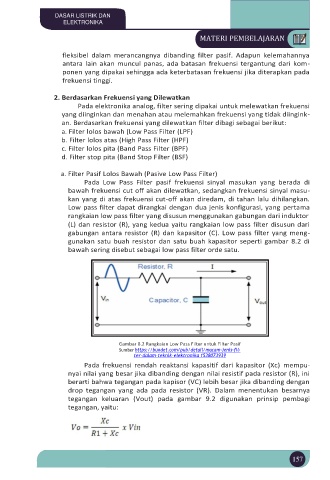

Gambar 8.2 Rangkaian Low Pass Filter untuk Filter Pasif
Sumber https://bundet.com/pub/detail/macam-jenis-fil-
ter-dalam-teknik-elektronika 1538073939
Pada frekuensi rendah reaktansi kapasitif dari kapasitor (Xc) mempu-
nyai nilai yang besar jika dibanding dengan nilai resistif pada resistor (R), ini
berarti bahwa tegangan pada kapisor (VC) lebih besar jika dibanding dengan
drop tegangan yang ada pada resistor (VR). Dalam menentukan besarnya
tegangan keluaran (Vout) pada gambar 9.2 digunakan prinsip pembagi
tegangan, yaitu:
