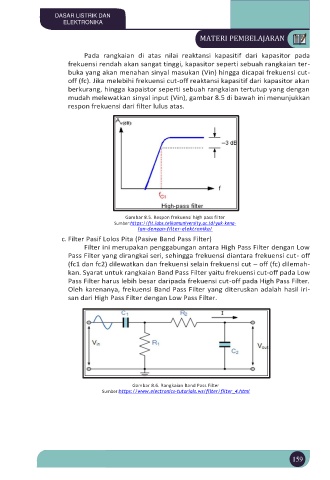

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Pada rangkaian di atas nilai reaktansi kapasitif dari kapasitor pada
frekuensi rendah akan sangat tinggi, kapasitor seperti sebuah rangkaian ter-
buka yang akan menahan sinyal masukan (Vin) hingga dicapai frekuensi cut-
off (fc). Jika melebihi frekuensi cut-off reaktansi kapasitif dari kapasitor akan
berkurang, hingga kapaistor seperti sebuah rangkaian tertutup yang dengan
mudah melewatkan sinyal input (Vin), gambar 8.5 di bawah ini menunjukkan
respon frekuensi dari filter lulus atas.

Gambar 8.5. Respon frekuensi high pass filter
Sumber:https://fit.labs.telkomuniversity.ac.id/yuk-kena-
lan-dengan-filter-elektronika/
c. Filter Pasif Lolos Pita (Pasive Band Pass Filter)
Filter ini merupakan penggabungan antara High Pass Filter dengan Low
Pass Filter yang dirangkai seri, sehingga frekuensi diantara frekuensi cut- off
(fc1 dan fc2) dilewatkan dan frekuensi selain frekuensi cut – off (fc) dilemah-
kan. Syarat untuk rangkaian Band Pass Filter yaitu frekuensi cut-off pada Low
Pass Filter harus lebih besar daripada frekuensi cut-off pada High Pass Filter.
Oleh karenanya, frekuensi Band Pass Filter yang diteruskan adalah hasil iri-
san dari High Pass Filter dengan Low Pass Filter.

Gambar 8.6. Rangkaian Band Pass Filter
Sumber:https://www.electronics-tutorials.ws/filter/filter_4.html

159
