DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN

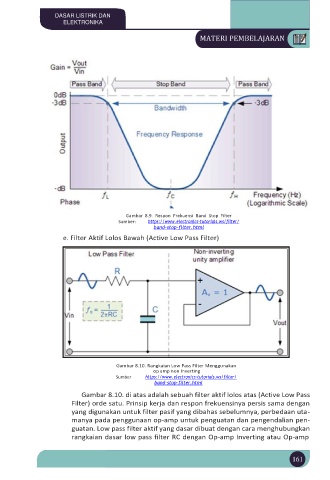

Gambar 8.9. Respon Frekuensi Band Stop Filter
Sumber: https://www.electronics-tutorials.ws/filter/
band-stop-filter.html
e. Filter Aktif Lolos Bawah (Active Low Pass Filter)
Gambar 8.10. Rangkaian Low Pass Filter Menggunakan
op amp non Inverting
Sumber https://www.electronics-tutorials.ws/filter/
band-stop-filter.html
Gambar 8.10. di atas adalah sebuah filter aktif lolos atas (Active Low Pass
Filter) orde satu. Prinsip kerja dan respon frekuensinya persis sama dengan
yang digunakan untuk filter pasif yang dibahas sebelumnya, perbedaan uta-
manya pada penggunaan op-amp untuk penguatan dan pengendalian pen-
guatan. Low pass filter aktif yang dasar dibuat dengan cara menghubungkan
rangkaian dasar low pass filter RC dengan Op-amp Inverting atau Op-amp
161
