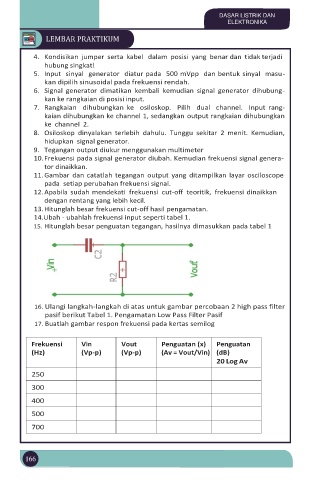

DASAR LISTRIK DAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

4. Kondisikan jumper serta kabel dalam posisi yang benar dan tidak terjadi
hubung singkat!
5. Input sinyal generator diatur pada 500 mVpp dan bentuk sinyal masu-
kan dipilih sinusoidal pada frekuensi rendah.
6. Signal generator dimatikan kembali kemudian signal generator dihubung-
kan ke rangkaian di posisi input.
7. Rangkaian dihubungkan ke osiloskop. Pilih dual channel. Input rang-
kaian dihubungkan ke channel 1, sedangkan output rangkaian dihubungkan
ke channel 2.
8. Osiloskop dinyalakan terlebih dahulu. Tunggu sekitar 2 menit. Kemudian,
hidupkan signal generator.
9. Tegangan output diukur menggunakan multimeter
10. Frekuensi pada signal generator diubah. Kemudian frekuensi signal genera-
tor dinaikkan.
11. Gambar dan catatlah tegangan output yang ditampilkan layar osciloscope
pada setiap perubahan frekuensi signal.
12. Apabila sudah mendekati frekuensi cut-off teoritik, frekuensi dinaikkan
dengan rentang yang lebih kecil.
13. Hitunglah besar frekuensi cut-off hasil pengamatan.
14.Ubah - ubahlah frekuensi input seperti tabel 1.
15. Hitunglah besar penguatan tegangan, hasilnya dimasukkan pada tabel 1

16. Ulangi langkah-langkah di atas untuk gambar percobaan 2 high pass filter
pasif berikut Tabel 1. Pengamatan Low Pass Filter Pasif
17. Buatlah gambar respon frekuensi pada kertas semilog

Frekuensi Vin Vout Penguatan (x) Penguatan
(Hz) (Vp-p) (Vp-p) (Av = Vout/Vin) (dB)
20 Log Av

250

300

400

500

700

166
