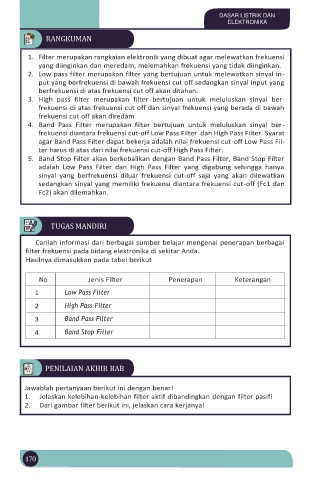

RANGKUMAN

1. Filter merupakan rangkaian elektronik yang dibuat agar melewatkan frekuensi
yang diinginkan dan meredam, melemahkan frekuensi yang tidak diinginkan.
2. Low pass filter merupakan filter yang bertujuan untuk melewatkan sinyal in-
put yang berfrekuensi di bawah frekuensi cut off sedangkan sinyal input yang
berfrekuensi di atas frekuensi cut off akan ditahan.
3. High pass filter merupakan filter bertujuan untuk meluluskan sinyal ber-
frekuensi di atas frekuensi cut off dan sinyal frekuensi yang berada di bawah
frekuensi cut off akan diredam
4. Band Pass Filter merupakan filter bertujuan untuk meluluskan sinyal ber-
frekuensi diantara frekuensi cut-off Low Pass Filter dan High Pass Filter. Syarat
agar Band Pass Filter dapat bekerja adalah nilai frekuensi cut-off Low Pass Fil-
ter harus di atas dari nilai frekuensi cut-off High Pass Filter.
5. Band Stop Filter akan berkebalikan dengan Band Pass Filter, Band Stop Filter
adalah Low Pass Filter dan High Pass Filter yang digabung sehingga hanya
sinyal yang berfrekuensi diluar frekuensi cut-off saja yang akan dilewatkan
sedangkan sinyal yang memiliki frekuensi diantara frekuensi cut-off (Fc1 dan
Fc2) akan dilemahkan.

TUGAS MANDIRI

Carilah informasi dari berbagai sumber belajar mengenai penerapan berbagai
filter frekuensi pada bidang elektronika di sekitar Anda.
Hasilnya dimasukkan pada tabel berikut

No Jenis Filter Penerapan Keterangan
1 Low Pass Filter

2 High Pass Filter
3 Band Pass Filter
4 Band Stop Filter

PENILAIAN AKHIR BAB

Jawablah pertanyaan berikut ini dengan benar!
1. Jelaskan kelebihan-kelebihan filter aktif dibandingkan dengan filter pasif!
2. Dari gambar filter berikut ini, jelaskan cara kerjanya!
