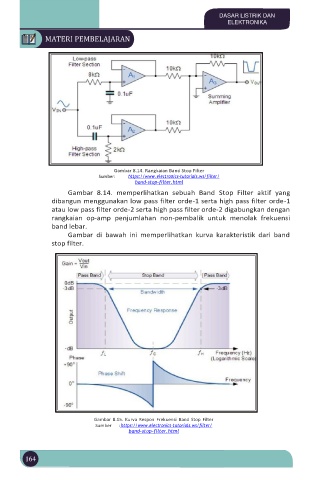

Gambar 8.14. Rangkaian Band Stop Filter
Sumber: https://www.electronics-tutorials.ws/filter/
band-stop-filter.html
Gambar 8.14. memperlihatkan sebuah Band Stop Filter aktif yang
dibangun menggunakan low pass filter orde-1 serta high pass filter orde-1
atau low pass filter orde-2 serta high pass filter orde-2 digabungkan dengan
rangkaian op-amp penjumlahan non-pembalik untuk menolak frekuensi
band lebar.
Gambar di bawah ini memperlihatkan kurva karakteristik dari band
stop filter.

Gambar 8.15. Kurva Respon Frekuensi Band Stop Filter
Sumber : https://www.electronics-tutorials.ws/filter/
band-stop-filter.html
