Non-inverting.
Kelebihan dari konfigurasi ini adalah bahwa memiliki impedansi input
op-amp yang besar. Dengan impedansi masukan yang besar pembebanan
yang berlebihan pada output filter dapat dicegah, sementara dengan im-
pedansi keluaran yang kecil titik frekuensi cut-off filter dari pengaruhi pe-
rubahan impedansi beban dicegah. Besar gain tegangan pada filter dengan
konfigurasi inverting ditentukan oleh besar resistor umpan balik ( R2 ) dan
nilai resistor masukan ( R1 ), untuk menentukan besar gain tegangan digu-
nakan persamaan sebagai berikut.
Sedangkan besar gain tegangan pada filter dengan konfigurasi non in-
verting ditentukan oleh besar resistor umpan balik (R2) dan nilai resistor
masukan (R1) ditambah dengan 1, untuk menentukan besar gain tegangan
digunakan persamaan sebagai berikut.
f. Filter Aktif Lolos Atas (Active High Pass Filter)
Filter aktif lolos atas (Active High Pass Filter) dapat dibuat dengan cara
menggabungkan penguat operasional atau op-amp yang menghasilkan
penguatan dengan jaringan high pass filter pasif gabungan tahan R dan kap-
asitor C.
Operasi dasar dari Active High Pass Filter hampir sama seperti rangkaian
Pasif High Pass Filter RC sebelumnya, hanya pada rangkaian ini ditambah
penguat op-amp yang memberikan penguatan dan kontrol penguatan. Sep-
erti rangkaian Low Pass Filter Aktif yang sudah dibahas sebelumnya, bentuk
paling sederhana dari High Pass Filter Aktif adalah dengan menghubungkan
high pass filter pasif RC dasar dengan penguat operasional Op-amp Invert-
ing standar atau Op-amp Non-inverting. Berikut ini adalah gambar High Pass
Filter Aktif.

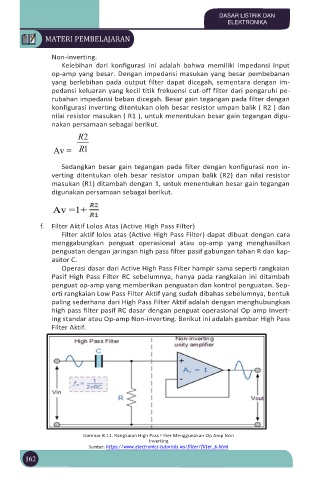

Gambar 8.11. Rangkaian High Pass Filter Menggunakan Op Amp Non
Inverting
Sumber: https://www.electronics-tutorials.ws/filter/filter_6.html
