E-Modul Dasar Listrik dan Elektronika

Generator elektromagnetik merupakan sumber utama listrik dan dapat

digerakkan oleh turbin uap, turbin air, mesin pembakaran dalam, kincir angin, atau

bagian dari mesin lain yang bergerak. Pada pembangkit tenaga listrik, generator
menghasilka arus bolak-balik dan sering disebut alternator. Pada suatu rangkaian

listrik akan mengalir arus, apabila dipenuhi syarat-syarat sebagai berikut :

 Adanya sumber tegangan
 Adanya alat penghubung

 Adanya beban

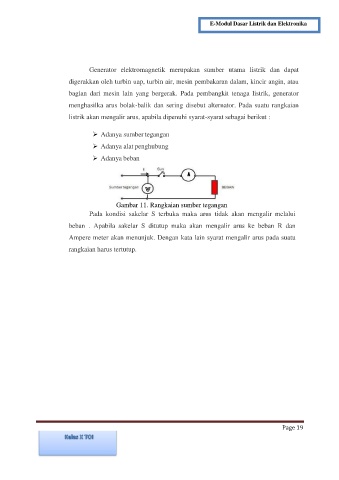

Gambar 11. Rangkaian sumber tegangan
Pada kondisi sakelar S terbuka maka arus tidak akan mengalir melalui

beban . Apabila sakelar S ditutup maka akan mengalir arus ke beban R dan
Ampere meter akan menunjuk. Dengan kata lain syarat mengalir arus pada suatu

rangkaian harus tertutup.
