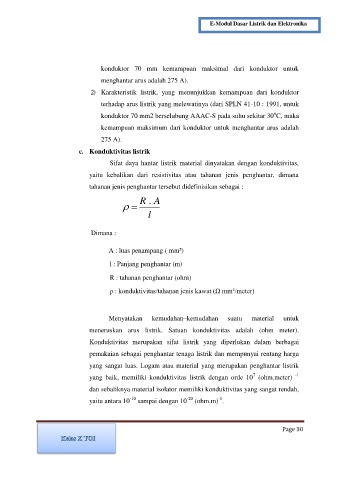

E-Modul Dasar Listrik dan Elektronika

konduktor 70 mm kemampuan maksimal dari konduktor untuk

menghantar arus adalah 275 A).
2) Karakteristik listrik, yang menunjukkan kemampuan dari konduktor

terhadap arus listrik yang melewatinya (dari SPLN 41-10 : 1991, untuk
o
konduktor 70 mm2 berselubung AAAC-S pada suhu sekitar 30 C, maka
kemampuan maksimum dari konduktor untuk menghantar arus adalah

275 A).
c. Konduktivitas listrik

Sifat daya hantar listrik material dinyatakan dengan konduktivitas,

yaitu kebalikan dari resistivitas atau tahanan jenis penghantar, dimana
tahanan jenis penghantar tersebut didefinisikan sebagai :

 R . A

l

Dimana :

A : luas penampang ( mm²)

l : Panjang penghantar (m)

R : tahanan penghantar (ohm)

ρ : konduktivitas/tahanan jenis kawat (Ω mm²/meter)

Menyatakan kemudahan–kemudahan suatu material untuk

meneruskan arus listrik. Satuan konduktivitas adalah (ohm meter).
Konduktivitas merupakan sifat listrik yang diperlukan dalam berbagai

pemakaian sebagai penghantar tenaga listrik dan mempunyai rentang harga
yang sangat luas. Logam atau material yang merupakan penghantar listrik

7
-1
yang baik, memiliki konduktivitas listrik dengan orde 10 (ohm.meter)
dan sebaliknya material isolator memiliki konduktivitas yang sangat rendah,
-20
-1
-10
yaitu antara 10 sampai dengan 10 (ohm.m) .
