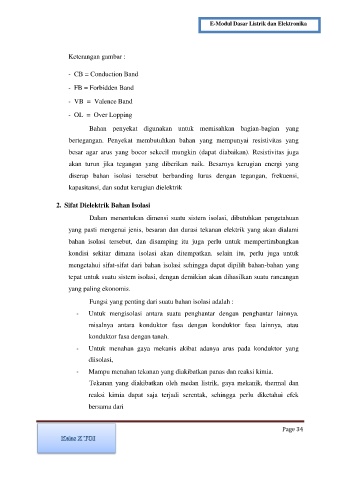

E-Modul Dasar Listrik dan Elektronika
Keterangan gambar :
- CB = Conduction Band
- FB = Forbidden Band
- VB = Valence Band
- OL = Over Lopping
Bahan penyekat digunakan untuk memisahkan bagian-bagian yang
bertegangan. Penyekat membutuhkan bahan yang mempunyai resistivitas yang
besar agar arus yang bocor sekecil mungkin (dapat diabaikan). Resistivitas juga
akan turun jika tegangan yang diberikan naik. Besarnya kerugian energi yang
diserap bahan isolasi tersebut berbanding lurus dengan tegangan, frekuensi,
kapasitansi, dan sudut kerugian dielektrik
2. Sifat Dielektrik Bahan Isolasi
Dalam menentukan dimensi suatu sistem isolasi, dibutuhkan pengetahuan
yang pasti mengenai jenis, besaran dan durasi tekanan elektrik yang akan dialami
bahan isolasi tersebut, dan disamping itu juga perlu untuk mempertimbangkan
kondisi sekitar dimana isolasi akan ditempatkan. selain itu, perlu juga untuk
mengetahui sifat-sifat dari bahan isolasi sehingga dapat dipilih bahan-bahan yang
tepat untuk suatu sistem isolasi, dengan demikian akan dihasilkan suatu rancangan
yang paling ekonomis.
Fungsi yang penting dari suatu bahan isolasi adalah :
- Untuk mengisolasi antara suatu penghantar dengan penghantar lainnya.
misalnya antara konduktor fasa dengan konduktor fasa lainnya, atau
konduktor fasa dengan tanah.
- Untuk menahan gaya mekanis akibat adanya arus pada konduktor yang
diisolasi,
- Mampu menahan tekanan yang diakibatkan panas dan reaksi kimia.
Tekanan yang diakibatkan oleh medan listrik, gaya mekanik, thermal dan
reaksi kimia dapat saja terjadi serentak, sehingga perlu diketahui efek
bersama dari
