BESARAN DAN PENGUKURAN

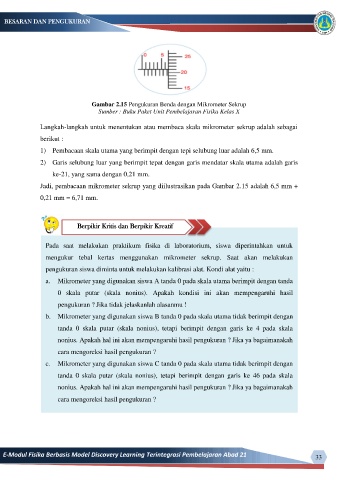

Gambar 2.15 Pengukuran Benda dengan Mikrometer Sekrup
Sumber : Buku Paket Unit Pembelajaran Fisika Kelas X
Langkah-langkah untuk menentukan atau membaca skala mikrometer sekrup adalah sebagai
berikut :
1) Pembacaan skala utama yang berimpit dengan tepi selubung luar adalah 6,5 mm.
2) Garis selubung luar yang berimpit tepat dengan garis mendatar skala utama adalah garis
ke-21, yang sama dengan 0,21 mm.
Jadi, pembacaan mikrometer sekrup yang diilustrasikan pada Gambar 2.15 adalah 6,5 mm +
0,21 mm = 6,71 mm.
Berpikir Kritis dan Berpikir Kreatif
Pada saat melakukan praktikum fisika di laboratorium, siswa diperintahkan untuk
mengukur tebal kertas menggunakan mikrometer sekrup. Saat akan melakukan
pengukuran siswa diminta untuk melakukan kalibrasi alat. Kondi alat yaitu :
a. Mikrometer yang digunakan siswa A tanda 0 pada skala utama berimpit dengan tanda
0 skala putar (skala nonius). Apakah kondisi ini akan mempengaruhi hasil
pengukuran ? Jika tidak jelaskanlah alasanmu !
b. Mikrometer yang digunakan siswa B tanda 0 pada skala utama tidak berimpit dengan
tanda 0 skala putar (skala nonius), tetapi berimpit dengan garis ke 4 pada skala
nonius. Apakah hal ini akan mempengaruhi hasil pengukuran ? Jika ya bagaimanakah
cara mengoreksi hasil pengukuran ?
c. Mikrometer yang digunakan siswa C tanda 0 pada skala utama tidak berimpit dengan
tanda 0 skala putar (skala nonius), tetapi berimpit dengan garis ke 46 pada skala
nonius. Apakah hal ini akan mempengaruhi hasil pengukuran ? Jika ya bagaimanakah
cara mengoreksi hasil pengukuran ?
E-Modul Fisika Berbasis Model Discovery Learning Terintegrasi Pembelajaran Abad 21 33
