Page 265 - Dasar TKJ Kelas X
P. 265

mencatat alamat IP beserta alamat MAC komputer itu sendiri sebagai
                           sumber dan komputer lain sebagai tujuannya.

                               Sebagai contoh, untuk melihat alamat IP dan alamat MAC, kita dapat
                           mengetikkan perintah “ipconfig/all” pada Command Prompt sistem
                           operasi Windows. Dapat dilihat alamat MAC adalah 00-50-56-C0-00-02
                           dengan alamat IP adalah 192.168.1.2. Dengan langkah yang sama pada
                           komputer sumber, dapat dilihat alamat MAC adalah 00-0C-29-4C-88-07
                           dan alamat IP adalah 192.168.1.2.

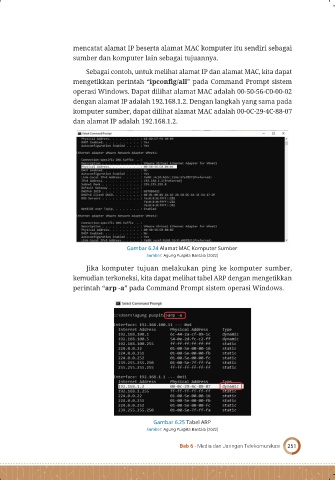

                                            Gambar 6.24 Alamat MAC Komputer Sumber
                                                  Sumber: Agung Puspita Bantala (2022)

                               Jika  komputer tujuan melakukan ping ke komputer sumber,
                           kemudian terkoneksi, kita dapat melihat tabel ARP dengan mengetikkan
                           perintah “arp -a” pada Command Prompt sistem operasi Windows.
























                                                    Gambar 6.25 Tabel ARP
                                                  Sumber: Agung Puspita Bantala (2022)

                                                            Bab 6 - Media dan Jaringan Telekomunikasi  251
