Port1 Port2 Port3
Switch Switch Switch
ARP Table: MAC 11:11:11:11:11:11 ARP Table: MAC 11:11:11:11:11:11
KOMUNIKASI
PC1(sumber)
MAC 11:11:11:11:11:11
IP:192.168.1.1/24 PC2 (tujuan)
Pc3 (sniffing) MAC 22:22:22:22:22:22
IP:192.168.1.1/24
MAC 33:33:33:33:33:33
IP:192.168.1.1/24

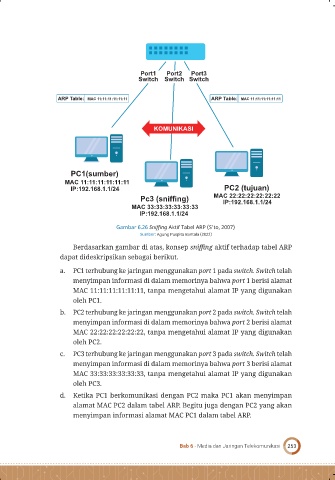

Gambar 6.26 Sniffing Aktif Tabel ARP (S’to, 2007)
Sumber: Agung Puspita Bantala (2022)
Berdasarkan gambar di atas, konsep sniffing aktif terhadap tabel ARP
dapat dideskripsikan sebagai berikut.
a. PC1 terhubung ke jaringan menggunakan port 1 pada switch. Switch telah
menyimpan informasi di dalam memorinya bahwa port 1 berisi alamat
MAC 11:11:11:11:11:11, tanpa mengetahui alamat IP yang digunakan
oleh PC1.
b. PC2 terhubung ke jaringan menggunakan port 2 pada switch. Switch telah
menyimpan informasi di dalam memorinya bahwa port 2 berisi alamat
MAC 22:22:22:22:22:22, tanpa mengetahui alamat IP yang digunakan
oleh PC2.
c. PC3 terhubung ke jaringan menggunakan port 3 pada switch. Switch telah
menyimpan informasi di dalam memorinya bahwa port 3 berisi alamat
MAC 33:33:33:33:33:33, tanpa mengetahui alamat IP yang digunakan
oleh PC3.
d. Ketika PC1 berkomunikasi dengan PC2 maka PC1 akan menyimpan
alamat MAC PC2 dalam tabel ARP. Begitu juga dengan PC2 yang akan
menyimpan informasi alamat MAC PC1 dalam tabel ARP.
