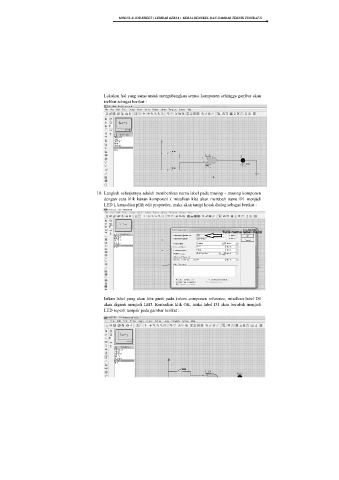

Lakukan hal yang sama untuk mengubungkan semua komponen sehingga gambar akan
terlihat sebagai berikut :
10. Langkah selanjutnya adalah memberikan nama label pada masing – masing komponen
dengan cara klik kanan komponen ( misalkan kita akan merubah nama D1 menjadi
LED ), kemudian pilih edit properties, maka akan tampi kotak dialog sebagai berikut :
Isikan label yang akan kita ganti pada kolom componen reference, misalkan label D1
akan diganti menjadi LED. Kemudian klik OK, maka label D1 akan berubah menjadi
LED seperti tampak pada gambar berikut :
