MODUL & JOB SHEET ( LEMBAR KERJA ) KERJA BENGKEL DAN GAMBAR TEKNIK TINGKAT X

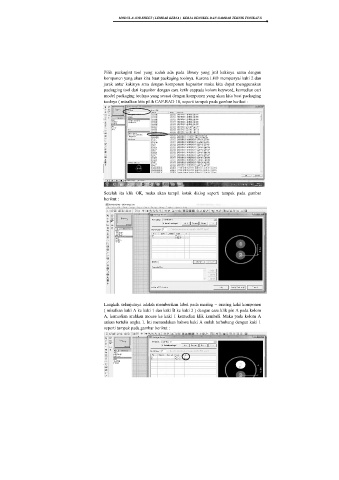

Pilih packagint tool yang sudah ada pada library yang jml kakinya sama dengan
komponen yang akan kita buat packaging toolnya. Karena LED mempunyai kaki 2 dan
jarak antar kakinya sma dengan komponen kapasitor maka kita dapat menggunakan
packaging tool dari kapasitor dengan cara ketik cappada kolom keyword, kemudian cari
model packaging toolnya yang sesuai dengan komponen yang akan kita buat packaging
toolnya ( misalkan kita pilih CAP-RAD 10, seperti tampak pada gambar berikut :

Setelah itu klik OK, maka akan tampil kotak dialog seperti tampak pada gambar
berikut :

Langkah selanjutnya adalah memberikan label pada masing – masing kaki komponen
( misalkan kaki A ke kaki 1 dan kaki B ke kaki 2 ) dengan cara klik pin A pada kolom
A, kemudian arahkan mouse ke kaki 1 kemudian klik kembali. Maka pada kolom A
ankan tertulis angka 1. Ini menandakan bahwa kaki A sudah terhubung dengan kaki 1
seperti tampak pada gambar berikut :

SMK NEGERI 4 PADALARANG
KOMPETENSI KEAHLIAN : TEKNIK ELEKTRONIKA INDUSTRI @ Created By : DADAN JUANSAH, S.Pd. SST 81
