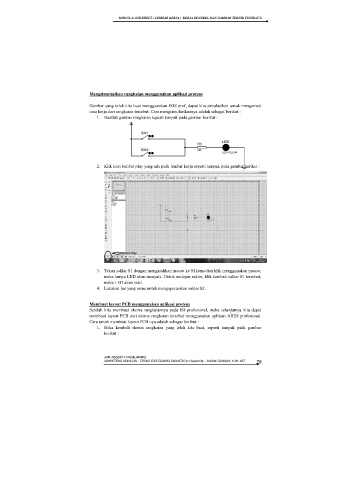

                                             Mengsimulasikan rangkaian menggunakan aplikasi proteus


                                             Gambar yang telah kita buat menggunakan ISIS prof, dapat kita simulasikan untuk mengamati
                                             cara kerja dari rangkaian tersebut. Cara mengsimulasikannya adalah sebagai berikut :
                                                 1. Buatlah gambar rangkaian seperti tampak pada gambar berikut :



                                                                       SW1
                                                                                                               LED
                                                                                                   R1
                                                                       SW2                         330
                                                                                                               LED-YELLOW


                                                 2. Klik icon tombol play yang ada pada lembar kerja seperti tampak pada gambar berikut :






























                                                 3. Tekan saklar S1 dengan mengarahkan mouse ke S1kemudian klik menggunakan mouse,
                                                     maka lampu LED akan menyala. Untuk melepas saklar, klik kembali saklar S1 tersebut,
                                                     maka LED akan mati.
                                                 4. Lakukan hal yang sama untuk mengoperasikan saklar S2.



                                             Membuat layout PCB menggunakan aplikasi proteus
                                             Setelah kita membuat skema rangkaiannya pada ISI profesional, maka selanjutnya kita dapat
                                             membuat layout PCB dari skema rangkaian tersebut menggunakan aplikasi ARES profesional.
                                             Cara untuk membuat layout PCB nya adalah sebagai berikut :
                                                 1. Buka kembali skema rangkaian yang telah kita buat, seperti tampak pada gambar
                                                     berikut :
