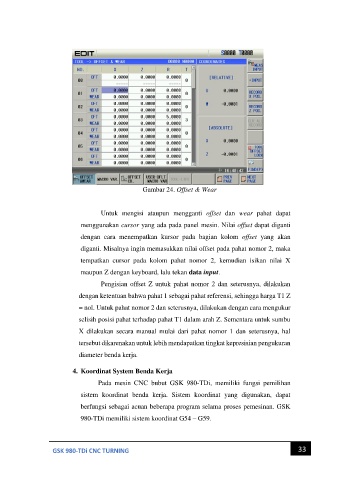

Gambar 24. Offset & Wear
Untuk mengisi ataupun mengganti offset dan wear pahat dapat
menggunakan cursor yang ada pada panel mesin. Nilai offset dapat diganti
dengan cara menempatkan kursor pada bagian kolom offset yang akan
diganti. Misalnya ingin memasukkan nilai offset pada pahat nomor 2, maka
tempatkan cursor pada kolom pahat nomor 2, kemudian isikan nilai X
maupun Z dengan keyboard, lalu tekan data input.
Pengisian offset Z untuk pahat nomor 2 dan seterusnya, dilakukan
dengan ketentuan bahwa pahat 1 sebagai pahat referensi, sehingga harga T1 Z
= nol. Untuk pahat nomor 2 dan seterusnya, dilakukan dengan cara mengukur
selisih posisi pahat terhadap pahat T1 dalam arah Z. Sementara untuk sumbu
X dilakukan secara manual mulai dari pahat nomor 1 dan seterusnya, hal
tersebut dikarenakan untuk lebih mendapatkan tingkat kepresisian pengukuran
diameter benda kerja.
4. Koordinat System Benda Kerja
Pada mesin CNC bubut GSK 980-TDi, memiliki fungsi pemilihan
sistem koordinat benda kerja. Sistem koordinat yang digunakan, dapat
berfungsi sebagai acuan beberapa program selama proses pemesinan. GSK
980-TDi memiliki sistem koordinat G54 – G59.
