E- Modul Dasar Listrik dan Elektronika

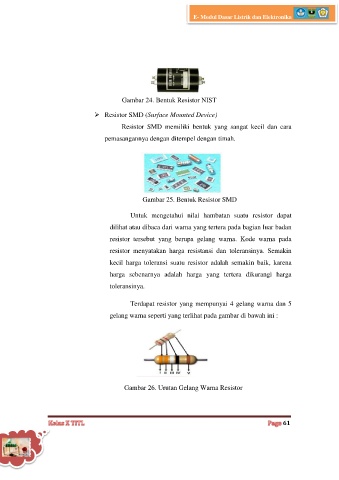

Gambar 24. Bentuk Resistor NIST

 Resistor SMD (Surface Mounted Device)

Resistor SMD memiliki bentuk yang sangat kecil dan cara

pemasangannya dengan ditempel dengan timah.

Gambar 25. Bentuk Resistor SMD

Untuk mengetahui nilai hambatan suatu resistor dapat

dilihat atau dibaca dari warna yang tertera pada bagian luar badan

resistor tersebut yang berupa gelang warna. Kode warna pada
resistor menyatakan harga resistansi dan toleransinya. Semakin

kecil harga toleransi suatu resistor adalah semakin baik, karena
harga sebenarnya adalah harga yang tertera dikurangi harga

toleransinya.

Terdapat resistor yang mempunyai 4 gelang warna dan 5
gelang warna seperti yang terlihat pada gambar di bawah ini :

Gambar 26. Urutan Gelang Warna Resistor

61
