E- Modul Dasar Listrik dan Elektronika

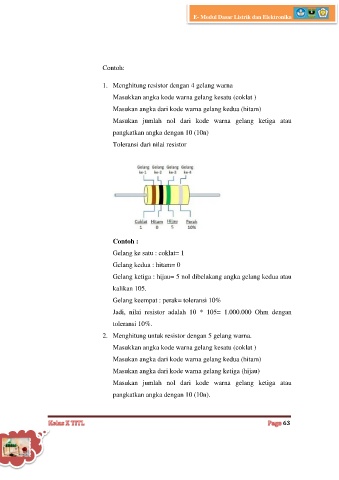

Contoh:
1. Menghitung resistor dengan 4 gelang warna
Masukkan angka kode warna gelang kesatu (coklat )
Masukan angka dari kode warna gelang kedua (hitam)
Masukan jumlah nol dari kode warna gelang ketiga atau
pangkatkan angka dengan 10 (10n)
Toleransi dari nilai resistor
Contoh :
Gelang ke satu : coklat= 1
Gelang kedua : hitam= 0
Gelang ketiga : hijau= 5 nol dibelakang angka gelang kedua atau
kalikan 105.
Gelang keempat : perak= toleransi 10%
Jadi, nilai resistor adalah 10 * 105= 1.000.000 Ohm dengan
toleransi 10%.
2. Menghitung untuk resistor dengan 5 gelang warna.
Masukkan angka kode warna gelang kesatu (coklat )
Masukan angka dari kode warna gelang kedua (hitam)
Masukan angka dari kode warna gelang ketiga (hijau)
Masukan jumlah nol dari kode warna gelang ketiga atau
pangkatkan angka dengan 10 (10n).
63
