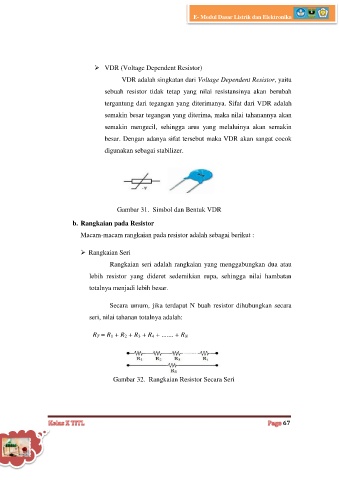

 VDR (Voltage Dependent Resistor)

VDR adalah singkatan dari Voltage Dependent Resistor, yaitu
sebuah resistor tidak tetap yang nilai resistansinya akan berubah

tergantung dari tegangan yang diterimanya. Sifat dari VDR adalah
semakin besar tegangan yang diterima, maka nilai tahanannya akan

semakin mengecil, sehingga arus yang melaluinya akan semakin

besar. Dengan adanya sifat tersebut maka VDR akan sangat cocok
digunakan sebagai stabilizer.

Gambar 31. Simbol dan Bentuk VDR

b. Rangkaian pada Resistor

Macam-macam rangkaian pada resistor adalah sebagai berikut :

 Rangkaian Seri

Rangkaian seri adalah rangkaian yang menggabungkan dua atau

lebih resistor yang dideret sedemikian rupa, sehingga nilai hambatan
totalnya menjadi lebih besar.

Secara umum, jika terdapat N buah resistor dihubungkan secara

seri, nilai tahanan totalnya adalah:

R T = R 1 + R 2 + R 3 + R 4 + ....... + R N

Gambar 32. Rangkaian Resistor Secara Seri
