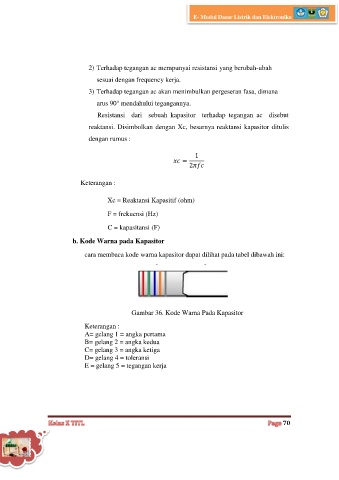

E- Modul Dasar Listrik dan Elektronika

2) Terhadap tegangan ac mempunyai resistansi yang berubah-ubah

sesuai dengan frequency kerja.
3) Terhadap tegangan ac akan menimbulkan pergeseran fasa, dimana

arus 90° mendahului tegangannya.
Resistansi dari sebuah kapasitor terhadap tegangan ac disebut

reaktansi. Disimbolkan dengan Xc, besarnya reaktansi kapasitor ditulis

dengan rumus :

Keterangan :

Xc = Reaktansi Kapasitif (ohm)

F = frekuensi (Hz)

C = kapasitansi (F)

b. Kode Warna pada Kapasitor

cara membaca kode warna kapasitor dapat dilihat pada tabel dibawah ini:

Gambar 36. Kode Warna Pada Kapasitor

Keterangan :
A= gelang 1 = angka pertama
B= gelang 2 = angka kedua
C= gelang 3 = angka ketiga
D= gelang 4 = toleransi
E = gelang 5 = tegangan kerja

70
