E- Modul Dasar Listrik dan Elektronika

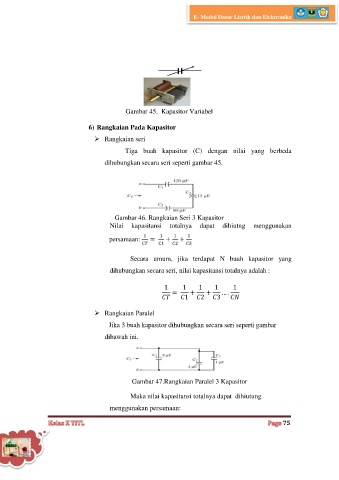

Gambar 45. Kapasitor Variabel

6) Rangkaian Pada Kapasitor

 Rangkaian seri
Tiga buah kapasitor (C) dengan nilai yang berbeda

dihubungkan secara seri seperti gambar 45.

Gambar 46. Rangkaian Seri 3 Kapasitor
Nilai kapasitansi totalnya dapat dihiutng menggunakan

persamaan:

Secara umum, jika terdapat N buah kapasitor yang
dihubungkan secara seri, nilai kapasitansi totalnya adalah :

 Rangkaian Paralel
Jika 3 buah kapasitor dihubungkan secara seri seperti gambar

dibawah ini.

Gambar 47.Rangkaian Paralel 3 Kapasitor

Maka nilai kapasitansi totalnya dapat dihiutung

menggunakan persamaan:

75
