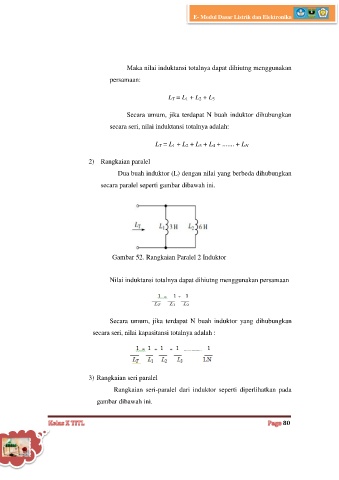

E- Modul Dasar Listrik dan Elektronika
Maka nilai induktansi totalnya dapat dihiutng menggunakan
persamaan:
L T = L 1 + L 2 + L 3
Secara umum, jika terdapat N buah induktor dihubungkan
secara seri, nilai induktansi totalnya adalah:
L T = L 1 + L 2 + L 3 + L 4 + ....... + L N
2) Rangkaian paralel
Dua buah induktor (L) dengan nilai yang berbeda dihubungkan
secara paralel seperti gambar dibawah ini.
Gambar 52. Rangkaian Paralel 2 Induktor
Nilai induktansi totalnya dapat dihiutng menggunakan persamaan
Secara umum, jika terdapat N buah induktor yang dihubungkan
secara seri, nilai kapasitansi totalnya adalah :
3) Rangkaian seri paralel
Rangkaian seri-paralel dari induktor seperti diperlihatkan pada
gambar dibawah ini.
80
