E- Modul Dasar Listrik dan Elektronika

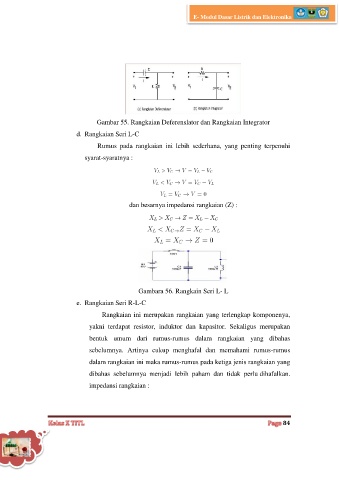

Gambar 55. Rangkaian Deferenslator dan Rangkaian Integrator
d. Rangkaian Seri L-C

Rumus pada rangkaian ini lebih sederhana, yang penting terpenuhi

syarat-syaratnya :

dan besarnya impedansi rangkaian (Z) :

Gambara 56. Rangkain Seri L- L

e. Rangkaian Seri R-L-C
Rangkaian ini merupakan rangkaian yang terlengkap komponenya,

yakni terdapat resistor, induktor dan kapasitor. Sekaligus merupakan
bentuk umum dari rumus-rumus dalam rangkaian yang dibahas

sebelumnya. Artinya cukup menghafal dan memahami rumus-rumus
dalam rangkaian ini maka rumus-rumus pada ketiga jenis rangkaian yang

dibahas sebelumnya menjadi lebih paham dan tidak perlu dihafalkan.

impedansi rangkaian :
