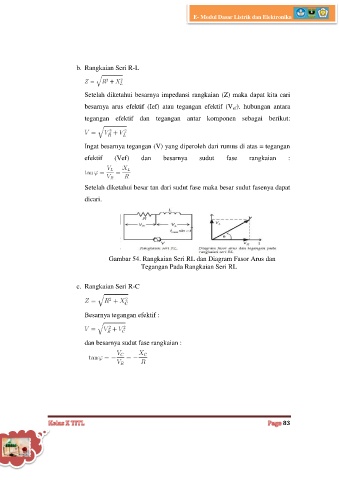

b. Rangkaian Seri R-L

Setelah diketahui besarnya impedansi rangkaian (Z) maka dapat kita cari
besarnya arus efektif (Ief) atau tegangan efektif (V ef). hubungan antara

tegangan efektif dan tegangan antar komponen sebagai berikut:

Ingat besarnya tegangan (V) yang diperoleh dari rumus di atas = tegangan

efektif (Vef) dan besarnya sudut fase rangkaian :

Setelah diketahui besar tan dari sudut fase maka besar sudut fasenya dapat

dicari.

Gambar 54. Rangkaian Seri RL dan Diagram Fasor Arus dan
Tegangan Pada Rangkaian Seri RL

c. Rangkaian Seri R-C

Besarnya tegangan efektif :

dan besarnya sudut fase rangkaian :
