E- Modul Dasar Listrik dan Elektronika

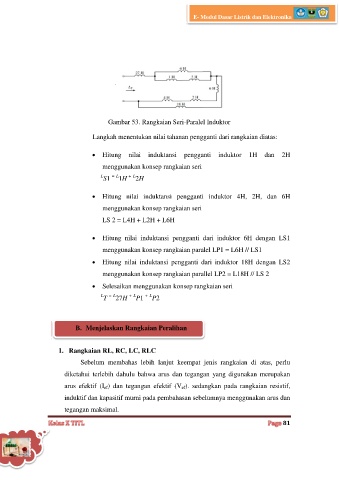

Gambar 53. Rangkaian Seri-Paralel Induktor

Langkah menentukan nilai tahanan pengganti dari rangkaian diatas:

 Hitung nilai induktansi pengganti induktor 1H dan 2H

menggunakan konsep rangkaian seri
L = L + L
S1 1H 2H

 Hitung nilai induktansi pengganti induktor 4H, 2H, dan 6H

menggunakan konsep rangkaian seri
LS 2 = L4H + L2H + L6H

 Hitung nilai induktansi pengganti dari induktor 6H dengan LS1

menggunakan konsep rangkaian paralel LP1 = L6H // LS1

 Hitung nilai induktansi pengganti dari induktor 18H dengan LS2
menggunakan konsep rangkaian parallel LP2 = L18H // LS 2

 Selesaikan menggunakan konsep rangkaian seri
L = L + L + L
T 27H P1 P2

B. Menjelaskan Rangkaian Peralihan

1. Rangkaian RL, RC, LC, RLC

Sebelum membahas lebih lanjut keempat jenis rangkaian di atas, perlu
diketahui terlebih dahulu bahwa arus dan tegangan yang digunakan merupakan

arus efektif (I ef) dan tegangan efektif (V ef). sedangkan pada rangkaian resistif,
induktif dan kapasitif murni pada pembahasan sebelumnya menggunakan arus dan

tegangan maksimal.
