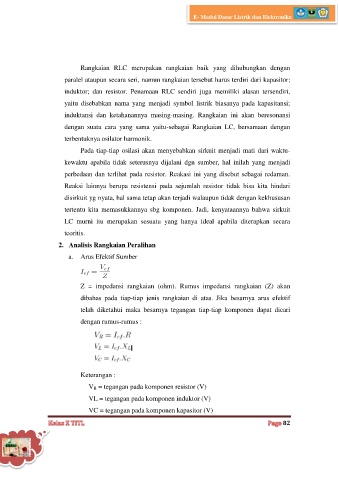

Rangkaian RLC merupakan rangkaian baik yang dihubungkan dengan

paralel ataupun secara seri, namun rangkaian tersebut harus terdiri dari kapasitor;
induktor; dan resistor. Penamaan RLC sendiri juga memiliki alasan tersendiri,

yaitu disebabkan nama yang menjadi symbol listrik biasanya pada kapasitansi;
induktansi dan ketahanannya masing-masing. Rangkaian ini akan beresonansi

dengan suatu cara yang sama yaitu-sebagai Rangkaian LC, bersamaan dengan

terbentuknya osilator harmonik.
Pada tiap-tiap osilasi akan menyebabkan sirkuit menjadi mati dari waktu-

kewaktu apabila tidak seterusnya dijalani dgn sumber, hal inilah yang menjadi
perbedaan dan terlihat pada resistor. Reakasi ini yang disebut sebagai redaman.

Reaksi lainnya berupa resistensi pada sejumlah resistor tidak bisa kita hindari
disirkuit yg nyata, hal sama tetap akan terjadi walaupun tidak dengan kekhususan

tertentu kita memasukkannya sbg komponen. Jadi, kenyataannya bahwa sirkuit

LC murni itu merupakan sesuatu yang hanya ideal apabila diterapkan secara
teoritis.

2. Analisis Rangkaian Peralihan
a. Arus Efektif Sumber

Z = impedansi rangkaian (ohm). Rumus impedansi rangkaian (Z) akan
dibahas pada tiap-tiap jenis rangkaian di atas. Jika besarnya arus efektif

telah diketahui maka besarnya tegangan tiap-tiap komponen dapat dicari

dengan rumus-rumus :

Keterangan :

V R = tegangan pada komponen resistor (V)
VL = tegangan pada komponen induktor (V)

VC = tegangan pada komponen kapasitor (V)
