E- Modul Dasar Listrik dan Elektronika

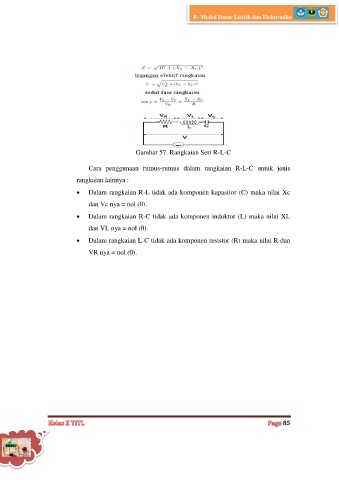

Gambar 57. Rangkaian Seri R-L-C

Cara penggunaan rumus-rumus dalam rangkaian R-L-C untuk jenis

rangkaian lainnya :
 Dalam rangkaian R-L tidak ada komponen kapasitor (C) maka nilai Xc

dan Vc nya = nol (0).
 Dalam rangkaian R-C tidak ada komponen induktor (L) maka nilai XL

dan VL nya = nol (0).

 Dalam rangkaian L-C tidak ada komponen resistor (R) maka nilai R dan
VR nya = nol (0).

85
