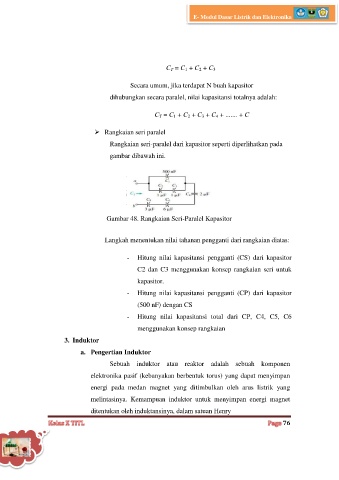

E- Modul Dasar Listrik dan Elektronika

C T = C 1 + C 2 + C 3

Secara umum, jika terdapat N buah kapasitor
dihubungkan secara paralel, nilai kapasitansi totalnya adalah:

C T = C 1 + C 2 + C 3 + C 4 + ....... + C

 Rangkaian seri paralel

Rangkaian seri-paralel dari kapasitor seperti diperlihatkan pada
gambar dibawah ini.

Gambar 48. Rangkaian Seri-Paralel Kapasitor

Langkah menentukan nilai tahanan pengganti dari rangkaian diatas:

- Hitung nilai kapasitansi pengganti (CS) dari kapasitor
C2 dan C3 menggunakan konsep rangkaian seri untuk

kapasitor.
- Hitung nilai kapasitansi pengganti (CP) dari kapasitor

(500 nF) dengan CS
- Hitung nilai kapasitansi total dari CP, C4, C5, C6

menggunakan konsep rangkaian

3. Induktor
a. Pengertian Induktor

Sebuah induktor atau reaktor adalah sebuah komponen

elektronika pasif (kebanyakan berbentuk torus) yang dapat menyimpan
energi pada medan magnet yang ditimbulkan oleh arus listrik yang

melintasinya. Kemampuan induktor untuk menyimpan energi magnet
ditentukan oleh induktansinya, dalam satuan Henry

76
