E- Modul Dasar Listrik dan Elektronika

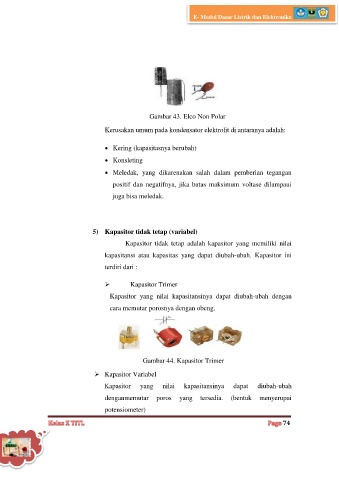

Gambar 43. Elco Non Polar

Kerusakan umum pada kondensator elektrolit di antaranya adalah:

 Kering (kapasitasnya berubah)
 Konsleting

 Meledak, yang dikarenakan salah dalam pemberian tegangan

positif dan negatifnya, jika batas maksimum voltase dilampaui
juga bisa meledak.

5) Kapasitor tidak tetap (variabel)
Kapasitor tidak tetap adalah kapasitor yang memiliki nilai

kapasitansi atau kapasitas yang dapat diubah-ubah. Kapasitor ini

terdiri dari :

 Kapasitor Trimer
Kapasitor yang nilai kapasitansinya dapat diubah-ubah dengan

cara memutar porosnya dengan obeng.

Gambar 44. Kapasitor Trimer

 Kapasitor Variabel

Kapasitor yang nilai kapasitansinya dapat diubah-ubah
denganmemutar poros yang tersedia. (bentuk menyerupai

potensiometer)

74
