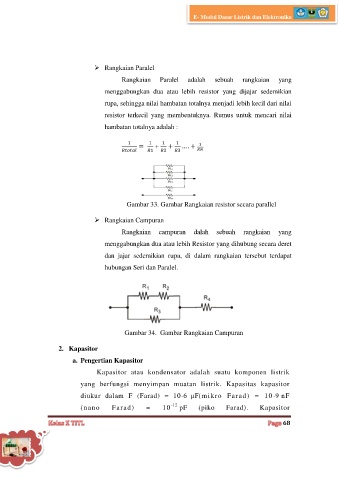

 Rangkaian Paralel

Rangkaian Paralel adalah sebuah rangkaian yang
menggabungkan dua atau lebih resistor yang dijajar sedemikian

rupa, sehingga nilai hambatan totalnya menjadi lebih kecil dari nilai
resistor terkecil yang membentuknya. Rumus untuk mencari nilai

hambatan totalnya adalah :

+

Gambar 33. Gambar Rangkaian resistor secara parallel

 Rangkaian Campuran

Rangkaian campuran dalah sebuah rangkaian yang

menggabungkan dua atau lebih Resistor yang dihubung secara deret
dan jajar sedemikian rupa, di dalam rangkaian tersebut terdapat

hubungan Seri dan Paralel.

Gambar 34. Gambar Rangkaian Campuran

2. Kapasitor
a. Pengertian Kapasitor

Kapasitor atau kondensator adalah suatu komponen listrik
yang berfungsi menyimpan muatan listrik. Kapasitas kapasitor

diukur dalam F (Farad) = 10-6 µF(mikro Farad) = 10-9 nF
(nano Farad) = 10 -12 pF (piko Farad). Kapasitor
