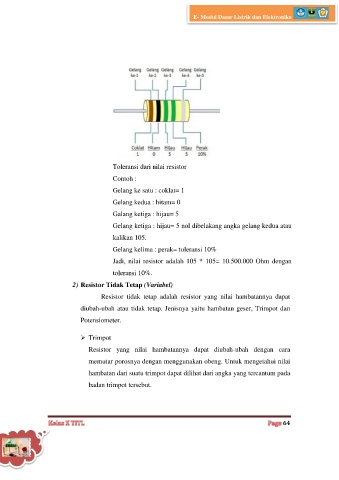

Page 87 - E- MODUL DLE

E- Modul Dasar Listrik dan Elektronika

Toleransi dari nilai resistor
Contoh :

Gelang ke satu : coklat= 1

Gelang kedua : hitam= 0
Galang ketiga : hijau= 5

Gelang ketiga : hijau= 5 nol dibelakang angka gelang kedua atau
kalikan 105.

Gelang kelima : perak= toleransi 10%
Jadi, nilai resistor adalah 105 * 105= 10.500.000 Ohm dengan

toleransi 10%.

2) Resistor Tidak Tetap (Variabel)
Resistor tidak tetap adalah resistor yang nilai hambatannya dapat

diubah-ubah atau tidak tetap. Jenisnya yaitu hambatan geser, Trimpot dan
Potensiometer.

 Trimpot

Resistor yang nilai hambatannya dapat diubah-ubah dengan cara
memutar porosnya dengan menggunakan obeng. Untuk mengetahui nilai

hambatan dari suatu trimpot dapat dilihat dari angka yang tercantum pada

badan trimpot tersebut.
