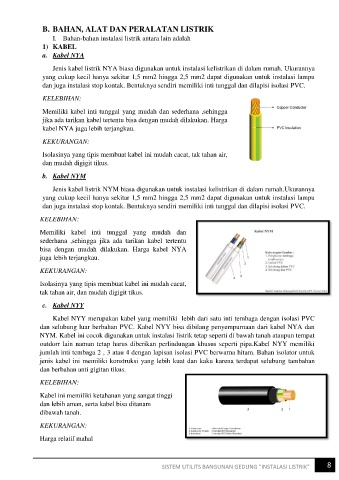

Page 11 - Instalasi Listrik

B. BAHAN, ALAT DAN PERALATAN LISTRIK

I. Bahan-bahan instalasi listrik antara lain adalah
1) KABEL
a. Kabel NYA

Jenis kabel listrik NYA biasa digunakan untuk instalasi kelistrikan di dalam rumah. Ukurannya
yang cukup kecil hanya sekitar 1,5 mm2 hingga 2,5 mm2 dapat digunakan untuk instalasi lampu
dan juga instalasi stop kontak. Bentuknya sendiri memiliki inti tunggal dan dilapisi isolasi PVC.

KELEBIHAN:

Memiliki kabel inti tunggal yang mudah dan sederhana ,sehingga
jika ada tarikan kabel tertentu bisa dengan mudah dilakukan. Harga
kabel NYA juga lebih terjangkau.

KEKURANGAN:

Isolasinya yang tipis membuat kabel ini mudah cacat, tak tahan air,
dan mudah digigit tikus.

b. Kabel NYM

Jenis kabel listrik NYM biasa digunakan untuk instalasi kelistrikan di dalam rumah.Ukurannya
yang cukup kecil hanya sekitar 1,5 mm2 hingga 2,5 mm2 dapat digunakan untuk instalasi lampu
dan juga instalasi stop kontak. Bentuknya sendiri memiliki inti tunggal dan dilapisi isolasi PVC.

KELEBIHAN:

Memiliki kabel inti tunggal yang mudah dan
sederhana ,sehingga jika ada tarikan kabel tertentu
bisa dengan mudah dilakukan. Harga kabel NYA
juga lebih terjangkau.
KEKURANGAN:

Isolasinya yang tipis membuat kabel ini mudah cacat,
tak tahan air, dan mudah digigit tikus.

c. Kabel NYY

Kabel NYY merupakan kabel yang memiliki lebih dari satu inti tembaga dengan isolasi PVC
dan selubung luar berbahan PVC. Kabel NYY bisa dibilang penyempurnaan dari kabel NYA dan
NYM. Kabel ini cocok digunakan untuk instalasi listrik tetap seperti di bawah tanah ataupun tempat
outdorr lain namun tetap harus diberikan perlindungan khusus seperti pipa.Kabel NYY memiliki
jumlah inti tembaga 2 , 3 atau 4 dengan lapisan isolasi PVC berwarna hitam. Bahan isolator untuk
jenis kabel ini memiliki konstruksi yang lebih kuat dan kaku karena terdapat selubung tambahan
dan berbahan anti gigitan tikus.

KELEBIHAN:

Kabel ini memiliki ketahanan yang sangat tinggi
dan lebih aman, serta kabel bisa ditanam
dibawah tanah.
KEKURANGAN:

Harga relatif mahal

SISTEM UTILITS BANGUNAN GEDUNG “INSTALASI LISTRIK” 8
