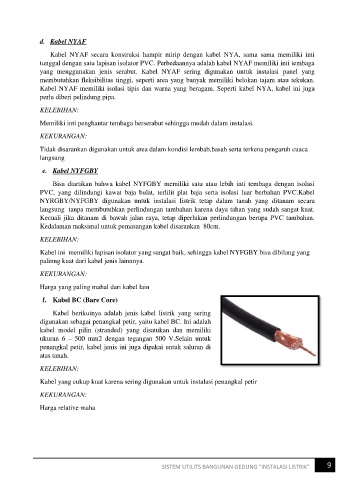

Page 12 - Instalasi Listrik

d. Kabel NYAF

Kabel NYAF secara konstruksi hampir mirip dengan kabel NYA, sama sama memiliki inti
tunggal dengan satu lapisan isolator PVC. Perbedaannya adalah kabel NYAF memiliki inti tembaga
yang menggunakan jenis serabut. Kabel NYAF sering digunakan untuk instalasi panel yang
membutuhkan fleksibilitas tinggi, seperti area yang banyak memiliki belokan tajam atau tekukan.
Kabel NYAF memiliki isolasi tipis dan warna yang beragam. Seperti kabel NYA, kabel ini juga
perlu diberi pelindung pipa.

KELEBIHAN:

Memiliki inti penghantar tembaga berserabut sehingga mudah dalam instalasi.

KEKURANGAN:

Tidak disarankan digunakan untuk area dalam kondisi lembab,basah serta terkena pengaruh cuaca
langsung

e. Kabel NYFGBY

Bisa diartikan bahwa kabel NYFGBY memiliki satu atau lebih inti tembaga dengan isolasi
PVC, yang dilindungi kawat baja bulat, terlilit plat baja serta isolasi luar berbahan PVC.Kabel
NYRGBY/NYFGBY digunakan untuk instalasi listrik tetap dalam tanah yang ditanam secara
langsung tanpa membutuhkan perlindungan tambahan karena daya tahan yang sudah sangat kuat.
Kecuali jika ditanam di bawah jalan raya, tetap diperlukan perlindungan berupa PVC tambahan.
Kedalaman maksimal untuk pemasangan kabel disarankan 80cm.

KELEBIHAN:
Kabel ini memiliki lapisan isolator yang sangat baik, sehingga kabel NYFGBY bisa dibilang yang
palinng kuat dari kabel jenis lainnnya.

KEKURANGAN:

Harga yang paling mahal dari kabel lain

f. Kabel BC (Bare Core)

Kabel berikutnya adalah jenis kabel listrik yang sering
digunakan sebagai penangkal petir, yaitu kabel BC. Ini adalah
kabel model pilin (stranded) yang disatukan dan memiliki
ukuran 6 – 500 mm2 dengan tegangan 500 V.Selain untuk
penangkal petir, kabel jenis ini juga dipakai untuk saluran di
atas tanah.

KELEBIHAN:

Kabel yang cukup kuat karena sering digunakan untuk instalasi penangkal petir

KEKURANGAN:
Harga relative maha

SISTEM UTILITS BANGUNAN GEDUNG “INSTALASI LISTRIK” 9
