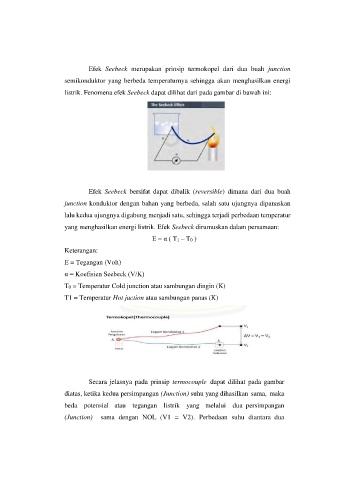

Efek Seebeck merupakan prinsip termokopel dari dua buah junction

semikonduktor yang berbeda temperaturnya sehingga akan menghasilkan energi
listrik. Fenomena efek Seebeck dapat dilihat dari pada gambar di bawah ini:

Efek Seebeck bersifat dapat dibalik (reversible) dimana dari dua buah

junction konduktor dengan bahan yang berbeda, salah satu ujungnya dipanaskan
lalu kedua ujungnya digabung menjadi satu, sehingga terjadi perbedaan temperatur

yang menghasilkan energi listrik. Efek Seebeck dirumuskan dalam persamaan:

E = α ( T1 – T0 )
Keterangan:

E = Tegangan (Volt)
α = Koefisien Seebeck (V/K)

T0 = Temperatur Cold junction atau sambungan dingin (K)

T1 = Temperatur Hot juction atau sambungan panas (K)

Secara jelasnya pada prinsip termocouple dapat dilihat pada gambar
diatas, ketika kedua persimpangan (Junction) suhu yang dihasilkan sama, maka

beda potensial atau tegangan listrik yang melalui dua persimpangan

(Junction) sama dengan NOL (V1 = V2). Perbedaan suhu diantara dua
