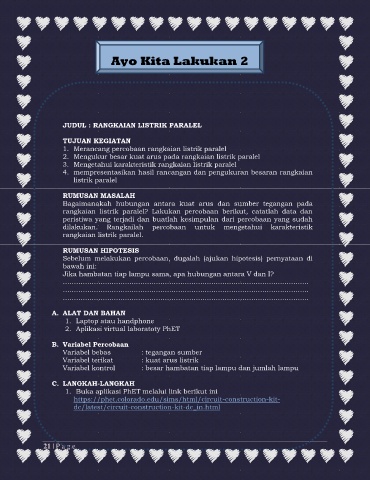

Page 21 - E-MODUL RANGKAIAN LISTRIK SERI PARALEL

Ayo Kita Lakukan 2

JUDUL : RANGKAIAN LISTRIK PARALEL

TUJUAN KEGIATAN
1. Merancang percobaan rangkaian listrik paralel
2. Mengukur besar kuat arus pada rangkaian listrik paralel
3. Mengetahui karakteristik rangkaian listrik paralel
4. mempresentasikan hasil rancangan dan pengukuran besaran rangkaian
listrik paralel

RUMUSAN MASALAH
Bagaimanakah hubungan antara kuat arus dan sumber tegangan pada
rangkaian listrik paralel? Lakukan percobaan berikut, catatlah data dan
peristiwa yang terjadi dan buatlah kesimpulan dari percobaan yang sudah
dilakukan. Rangkailah percobaan untuk mengetahui karakteristik
rangkaian listrik paralel.

RUMUSAN HIPOTESIS
Sebelum melakukan percobaan, dugalah (ajukan hipotesis) pernyataan di
bawah ini:
Jika hambatan tiap lampu sama, apa hubungan antara V dan I?
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………

A. ALAT DAN BAHAN
1. Laptop atau handphone
2. Aplikasi virtual laboratoty PhET

B. Variabel Percobaan
Variabel bebas : tegangan sumber
Variabel terikat : kuat arus listrik
Variabel kontrol : besar hambatan tiap lampu dan jumlah lampu

C. LANGKAH-LANGKAH
1. Buka aplikasi PhET melalui link berikut ini
https://phet.colorado.edu/sims/html/circuit-construction-kit-
dc/latest/circuit-construction-kit-dc_in.html

21 | P a g e
