Modul e-Le@rning, Mekanika Teknik I

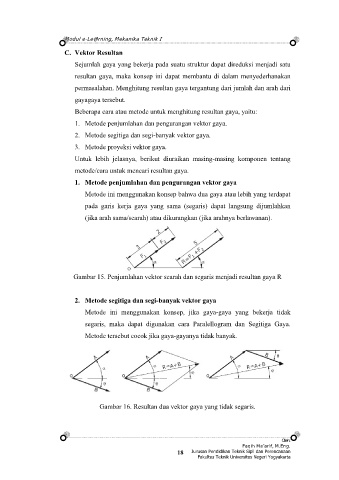

C. Vektor Resultan
Sejumlah gaya yang bekerja pada suatu struktur dapat direduksi menjadi satu

resultan gaya, maka konsep ini dapat membantu di dalam menyederhanakan
permasalahan. Menghitung resultan gaya tergantung dari jumlah dan arah dari

gayagaya tersebut.

Beberapa cara atau metode untuk menghitung resultan gaya, yaitu:
1. Metode penjumlahan dan pengurangan vektor gaya.

2. Metode segitiga dan segi-banyak vektor gaya.
3. Metode proyeksi vektor gaya.

Untuk lebih jelasnya, berikut diuraikan masing-masing komponen tentang
metode/cara untuk mencari resultan gaya.

1. Metode penjumlahan dan pengurangan vektor gaya

Metode ini menggunakan konsep bahwa dua gaya atau lebih yang terdapat
pada garis kerja gaya yang sama (segaris) dapat langsung dijumlahkan

(jika arah sama/searah) atau dikurangkan (jika arahnya berlawanan).

Gambar 15. Penjumlahan vektor searah dan segaris menjadi resultan gaya R

2. Metode segitiga dan segi-banyak vektor gaya

Metode ini menggunakan konsep, jika gaya-gaya yang bekerja tidak
segaris, maka dapat digunakan cara Paralellogram dan Segitiga Gaya.

Metode tersebut cocok jika gaya-gayanya tidak banyak.

Gambar 16. Resultan dua vektor gaya yang tidak segaris.

Oleh:
Faqih Ma’arif, M.Eng.
18 Jurusan Pendidikan Teknik Sipil dan Perencanaan
Fakultas Teknik Universitas Negeri Yogyakarta
