P. 30

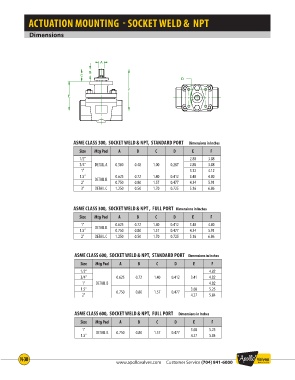

ACTUATION MOUNTING  - SOCKET WELD &  NPT


              Dimensions






                                             A

                                        B
                                     C
                                                                              D

                                                         F
                               E










                                ASME CLASS 300,  SOCKET WELD & NPT,  STANDARD PORT      Dimensions in Inches

                                   Size  Mtg Pad    A      B       C       D       E       F
                                   1/2"                                           2.88    3.88
                                   3/4"   DETAIL A  0.500  0.48   1.00    0.287   2.88    3.88
                                    1"                                            3.12    4.12
                                   1.5"           0.625    0.72   1.40    0.412   3.40    4.80
                                    2"    DETAIL B  0.750  0.80   1.57    0.477   4.34    5.91
                                    3"    DETAIL C  1.250  0.50   1.70    0.725   5.16    6.86




                                ASME CLASS 300,  SOCKET WELD & NPT ,  FULL PORT   Dimensions in Inches
                                   Size  Mtg Pad    A      B       C       D       E       F
                                    1"            0.625    0.72   1.40    0.412   3.40    4.80
                                   1.5"   DETAIL B  0.750  0.80   1.57    0.477   4.34    5.91
                                    2"    DETAIL C  1.250  0.50   1.70    0.725   5.16    6.86



                                 ASME CLASS 600,  SOCKET WELD & NPT,  STANDARD PORT    Dimensions in Inches

                                   Size   Mtg Pad   A       B       C       D      E       F
                                   1/2"                                                   4.82
                                   3/4"            0.625   0.72    1.40   0.412    3.41   4.82
                                    1"    DETAIL B                                        4.82
                                    1.5"                                           3.68   5.25
                                    2"             0.750   0.80    1.57   0.477    4.27   5.84



                                 ASME CLASS 600,  SOCKET WELD & NPT,  FULL PORT      Dimensions in Inches
                                   Size   Mtg Pad   A       B       C       D      E       F
                                    1"                                             3.68   5.25
                                    1.5"  DETAIL B  0.750  0.80    1.57   0.477    4.27   5.84
