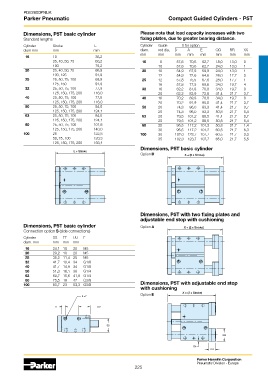

Page 225 - Parker - Parker Pneumatic

PDE2600PNUK
Parker Pneumatic Compact Guided Cylinders - P5T

Dimensions, P5T basic cylinder Please note that load capacity increases with two
Standard lengths fixing plates, due to greater bearing distance.
Cylinder Stroke L Cylinder Guide X for option
diam mm mm mm diam. rod dia, D A E QQ RR XX
mm mm mm mm mm mm mm mm
16 10 36,2
25, 40, 50, 75 60,2 16 8 57,6 70,6 62,7 18,0 13,0 0
100 75,2 10 57,6 70,6 62,7 24,0 13,0 1
20 25, 40, 50, 75 66,9 20 10 54,9 67,9 59,9 24,0 13,0 1
100, 125 91,9 12 54,9 72,6 64,6 28,0 17,7 3
25 25, 50, 75, 100 69,9 25 12 57,8 75,5 67,6 28,0 17,7 1
125, 150 91,9 16 57,8 77,5 69,6 34,0 19,7 4
32 25, 50, 75, 100 77,9 32 16 62,2 81,9 70,8 34,0 19,7 0
125, 150, 175, 200 116,0 20 62,2 83,9 72,8 41,4 21,7 3,7
40 25, 50, 75, 100 77,9 40 16 70,2 89,9 78,8 34,0 19,7 0
125, 150, 175, 200 116,0 20 70,2 91,9 80,8 41,4 21,7 3,7
50 25, 50, 75, 100 84,0 50 20 74,3 96,0 83,3 41,4 21,7 0,7
125, 150, 175, 200 124,1 25 74,3 96,0 83,3 50,8 21,7 5,4
63 25, 50, 75, 100 84,0 63 20 79,5 101,2 88,5 41,4 21,7 0,7
125, 150, 175, 200 124,1 25 79,5 101,2 88,5 50,8 21,7 5,4
80 25, 50, 75, 100 101,8 80 25 95,5 117,2 101,2 50,8 21,7 1,4
125, 150, 175, 200 140,0 30 95,5 117,2 101,2 60,5 21,7 6,3
100 25 122,8 100 30 102,0 123,7 107,7 60,5 21,7 3,3
50, 75, 100 120,3 35 102,0 123,7 107,7 65,0 21,7 5,5
125, 150, 175, 200 158,4
Dimensions, P5T basic cylinder
L + Stroke
Option D X + (2 x Stroke)

Dimensions, P5T with two fixing plates and
adjustable end stop with cushioning
Dimensions, P5T basic cylinder Option A X + (2 x Stroke)
Connection option S (side connections)
Cylinder SS TT UU F
diam. mm mm mm mm
16 24,1 10 20 M5
20 29,2 10 20 M5
25 35,2 11,4 25 M5
32 41,7 10,4 34 G1/8
40 41,7 14,9 34 G1/8
50 51,3 16,1 38 G1/4
63 60,7 15,6 41,8 G1/4
80 75,5 19 47 G3/8
100 83,7 23 53,3 G3/8 Dimensions, P5T with adjustable end stop
with cushioning
Option E X + (2 x Stroke)

Parker Hannifin Corporation
Pneumatic Division - Europe
225
