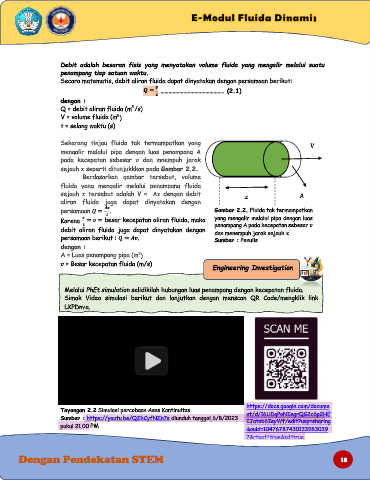

Page 23 - E-Modul Flip PDF Professional

Debit adalah besaran fisis yang menyatakan volume fluida yang mengalir melalui suatu
penampang tiap satuan waktu.
Secara matematis, debit aliran fluida dapat dinyatakan dengan persamaan berikut:
= ………………………………………. (2.1)

dengan :
3
Q = debit aliran fluida (m /s)
V = volume fluida (m )
3
t = selang waktu (s)

Sekarang tinjau fluida tak termampatkan yang V
mengalir melalui pipa dengan luas penampang A
pada kecepatan sebesar dan mnempuh jarak
sejauh seperti ditunjukkkan pada Gambar 2.2.
Berdasarkan gambar tersebut, volume
fluida yang mengalir melalui penampang fluida
sejauh tersebut adalah V = A dengan debit A
aliran fluida juga dapat dinyatakan dengan

persamaan = . Gambar 2.2. Fluida tak termampatkan

Karena = = besar kecepatan aliran fluida, maka yang mengalir melalui pipa dengan luas

penampang A pada kecepatan sebesar
debit aliran fluida juga dapat dinyatakan dengan dan menempuh jarak sejauh .
persamaan berikut : = . Sumber : Penulis
dengan :
A = Luas penampang pipa (m )
2
= Besar kecepatan fluida (m/s) Engineering Investigation

Melalui PhEt simulation selidikilah hubungan luas penampang dengan kecepatan fluida.
Simak Video simulasi berikut dan lanjutkan dengan menscan QR Code/mengklik link
LKPDnya.

https://docs.google.com/docume
Tayangan 2.2 Simulasi percobaan Asas Kontinuitas nt/d/16UDqPoNIegrQG2c6p2HE
Sumber : https://youtu.be/QZhCyfNZn7s diunduh tanggal 6/8/2023 IJatab6IeyWf/edit?usp=sharing
pukul 21.00 PM &ouid=10476787430133983039
7&rtpof=true&sd=true

Dengan Pendekatan STEM 18
