proyeksi, kedudukan bidang proyeksi, dan ketentuan geometrik
yang akan dipenuhi. Ditinjau dari bentuk bidang proyeksi,
terdapat tiga macam bentuk yaitu: (1) proyeksi datar atau
azimuthal, dengan sumbu simetrinya melalui pusat bumi dan
tegak lurus terhadap bidang proyeksi; (2) proyeksi kerucut,
dengan sumbu simetrinya sejajar sumbu rotasi bumi dan melalui
pusat bumi; dan (3) proyeksi silinder, dengan sumbu simetrinya
sejajar sumbu rotasi bumi dan melalui pusat bumi. Selanjutnya
ditinjau dari letak atau posisi sumbu simetri dapat dibagi dalam
tiga jenis, yaitu: (1) proyeksi normal, sumbu sumetri bidang
proyeksi berimpit dengan sumbu bumi; (2) proyeksi transversal,
sumbu sumetri bidang proyeksi tegak lurus terhadap sumbu
bumi; dan (3) proyeksi miring, sumbu sumetri bidang proyeksi

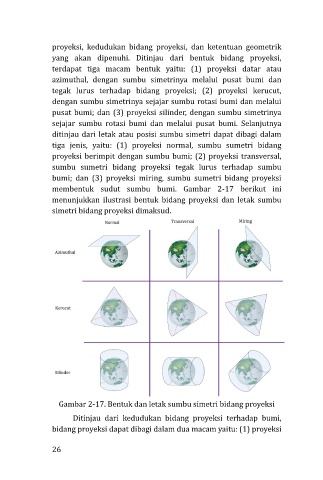

membentuk sudut sumbu bumi. Gambar 2-17 berikut ini
menunjukkan ilustrasi bentuk bidang proyeksi dan letak sumbu
simetri bidang proyeksi dimaksud.
Gambar 2-17. Bentuk dan letak sumbu simetri bidang proyeksi
Ditinjau dari kedudukan bidang proyeksi terhadap bumi,
bidang proyeksi dapat dibagi dalam dua macam yaitu: (1) proyeksi
