Page 48 - Kartografi dan Visualisasi Data Pertanahan

b. Hitung skala. Jika interval kontur Gambar 2-20 sebesar 5 m
maka skala petanya diperoleh dengan hitungan 1: (2000 x
5) atau sebesar 1:10.000
Penulisan skala dalam sebuah peta dapat disajikan dalam
tiga bentuk, yaitu: (1) skala numeris; (2) skala grafis atau skala
bar; dan (3) skala verbal (Gambar 2-21). Pada sejumlah peta, skala
grafis digambarkan bersamaan dengan skala numeris karena
alasan berikut:
1) Lebih komunikatif. Beberapa pembaca kurang memahami
sistem satuan yang digunakan pada skala numeris. Di
Gambar 21 dapat dilihat penulisan skala numeris tidak
disertai dengan sistem satuan panjang. Dengan adanya
sistem satuan, penggunaan skala grafis akan lebih
memudahkan pembaca peta memperkirakan jarak
sesungguhnya di lapangan baik dalam satuan mil, kilometer,
atau meter.

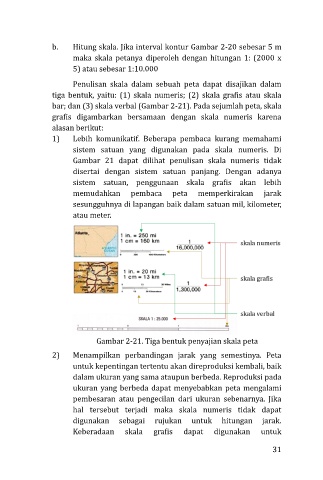

Gambar 2-21. Tiga bentuk penyajian skala peta

2) Menampilkan perbandingan jarak yang semestinya. Peta
untuk kepentingan tertentu akan direproduksi kembali, baik
dalam ukuran yang sama ataupun berbeda. Reproduksi pada
ukuran yang berbeda dapat menyebabkan peta mengalami
pembesaran atau pengecilan dari ukuran sebenarnya. Jika
hal tersebut terjadi maka skala numeris tidak dapat
digunakan sebagai rujukan untuk hitungan jarak.
Keberadaan skala grafis dapat digunakan untuk

31
