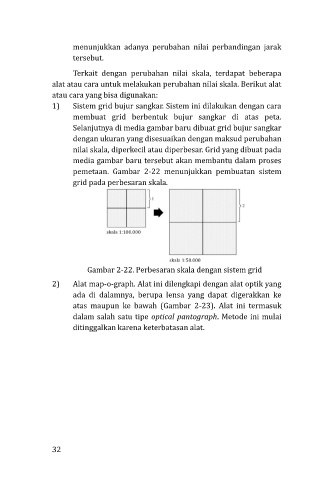

Page 49 - Kartografi dan Visualisasi Data Pertanahan

menunjukkan adanya perubahan nilai perbandingan jarak
tersebut.

Terkait dengan perubahan nilai skala, terdapat beberapa
alat atau cara untuk melakukan perubahan nilai skala. Berikut alat
atau cara yang bisa digunakan:
1) Sistem grid bujur sangkar. Sistem ini dilakukan dengan cara
membuat grid berbentuk bujur sangkar di atas peta.
Selanjutnya di media gambar baru dibuat grid bujur sangkar
dengan ukuran yang disesuaikan dengan maksud perubahan
nilai skala, diperkecil atau diperbesar. Grid yang dibuat pada
media gambar baru tersebut akan membantu dalam proses
pemetaan. Gambar 2-22 menunjukkan pembuatan sistem
grid pada perbesaran skala.

Gambar 2-22. Perbesaran skala dengan sistem grid
2) Alat map-o-graph. Alat ini dilengkapi dengan alat optik yang
ada di dalamnya, berupa lensa yang dapat digerakkan ke
atas maupun ke bawah (Gambar 2-23). Alat ini termasuk
dalam salah satu tipe optical pantograph. Metode ini mulai
ditinggalkan karena keterbatasan alat.

32
