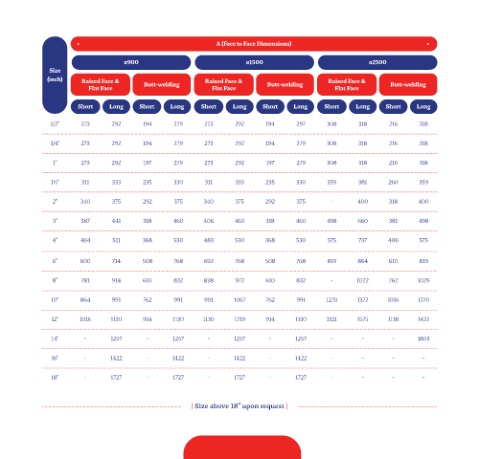

Page 13 - catalog CV

A (Face to Face Dimensions)

#900 #1500 #2500
Size
(inch) Raised Face & Raised Face & Raised Face &
Flat Face Butt-welding Flat Face Butt-welding Flat Face Butt-welding

Short Long Short Long Short Long Short Long Short Long Short Long

1/2'' 273 292 194 279 273 292 194 297 308 318 216 318

3/4'' 273 292 194 279 273 292 194 279 308 318 216 318

1'' 273 292 197 279 273 292 197 279 308 318 216 318

1½'' 311 333 235 330 311 333 235 330 359 381 260 359

2'' 340 375 292 375 340 375 292 375 - 400 318 400

3'' 387 441 318 460 406 460 318 460 498 660 381 498

4'' 464 511 368 530 483 530 368 530 575 737 406 575

6'' 600 714 508 768 692 768 508 768 819 864 610 819

8'' 781 914 610 832 838 972 610 832 - 1022 762 1029

10'' 864 991 762 991 991 1067 762 991 1270 1372 1016 1270

12'' 1016 1130 914 1130 1130 1219 914 1130 1321 1575 1118 1422

14'' - 1257 - 1257 - 1257 - 1257 - - - 1803

16'' - 1422 - 1422 - 1422 - 1422 - - - -

18'' - 1727 - 1727 - 1727 - 1727 - - - -

| Size above 18" upon request |
