ELEKTRONIKA DASAR

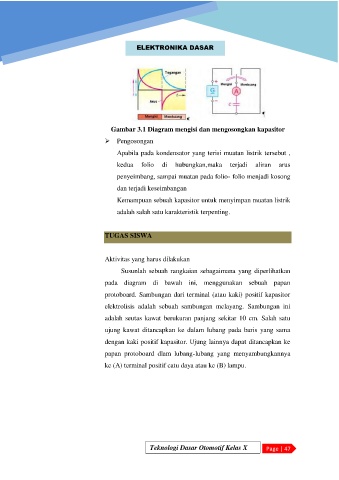

Gambar 3.1 Diagram mengisi dan mengosongkan kapasitor
 Pengosongan

Apabila pada kondensator yang terisi muatan listrik tersebut ,
kedua folio di hubungkan,maka terjadi aliran arus

penyeimbang, sampai muatan pada folio- folio menjadi kosong
dan terjadi keseimbangan

Kemampuan sebuah kapasitor untuk menyimpan muatan listrik

adalah salah satu karakteristik terpenting.

TUGAS SISWA

Aktivitas yang harus dilakukan
Susunlah sebuah rangkaian sebagaimana yang diperlihatkan

pada diagram di bawah ini, menggunakan sebuah papan

protoboard. Sambungan dari terminal (atau kaki) positif kapasitor
elektrolisis adalah sebuah sambungan melayang. Sambungan ini

adalah seutas kawat berukuran panjang sekitar 10 cm. Salah satu

ujung kawat ditancapkan ke dalam lubang pada baris yang sama
dengan kaki positif kapasitor. Ujung lainnya dapat ditancapkan ke

papan protoboard dlam lubang-lubang yang menyambungkannya
ke (A) terminal positif catu daya atau ke (B) lampu.

Teknologi Dasar Otomotif Kelas X Page | 47
