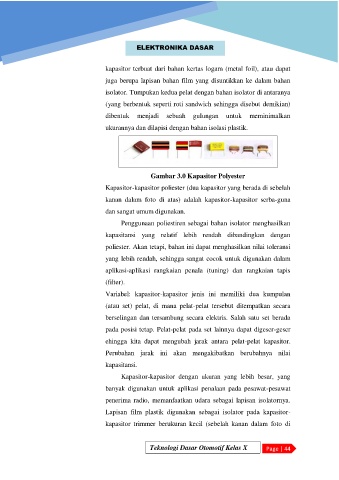

ELEKTRONIKA DASAR

kapasitor terbuat dari bahan kertas logam (metal foil), atau dapat

juga berupa lapisan bahan film yang disuntikkan ke dalam bahan
isolator. Tumpukan kedua pelat dengan bahan isolator di antaranya

(yang berbentuk seperti roti sandwich sehingga disebut demikian)
dibentuk menjadi sebuah gulungan untuk meminimalkan

ukurannya dan dilapisi dengan bahan isolasi plastik.

Gambar 3.0 Kapasitor Polyester
Kapasitor-kapasitor poliester (dua kapasitor yang berada di sebelah

kanan dalam foto di atas) adalah kapasitor-kapasitor serba-guna

dan sangat umum digunakan.
Penggunaan poliestiren sebagai bahan isolator menghasilkan

kapasitansi yang relatif lebih rendah dibandingkan dengan
poliester. Akan tetapi, bahan ini dapat menghasilkan nilai toleransi

yang lebih rendah, sehingga sangat cocok untuk digunakan dalam
aplikasi-aplikasi rangkaian penala (tuning) dan rangkaian tapis

(filter).

Variabel: kapasitor-kapasitor jenis ini memiliki dua kumpulan
(atau set) pelat, di mana pelat-pelat tersebut ditempatkan secara

berselingan dan tersambung secara elektris. Salah satu set berada
pada posisi tetap. Pelat-pelat pada set lainnya dapat digeser-geser

ehingga kita dapat mengubah jarak antara pelat-pelat kapasitor.
Perubahan jarak ini akan mengakibatkan berubahnya nilai

kapasitansi.

Kapasitor-kapasitor dengan ukuran yang lebih besar, yang
banyak digunakan untuk aplikasi penalaan pada pesawat-pesawat

penerima radio, memanfaatkan udara sebagai lapisan isolatornya.

Lapisan film plastik digunakan sebagai isolator pada kapasitor-
kapasitor trimmer berukuran kecil (sebelah kanan dalam foto di
