ELEKTRONIKA DASAR

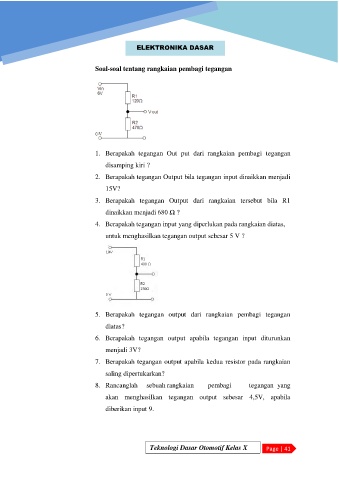

                                  Soal-soal tentang rangkaian pembagi tegangan
















                                  1.  Berapakah  tegangan  Out  put  dari  rangkaian  pembagi  tegangan
                                      disamping kiri ?

                                  2.  Berapakah tegangan Output bila tegangan input dinaikkan menjadi
                                      15V?

                                  3.  Berapakah  tegangan  Output  dari  rangkaian  tersebut  bila  R1

                                      dinaikkan menjadi 680 Ω ?
                                  4.  Berapakah tegangan input yang diperlukan pada rangkaian diatas,

                                      untuk menghasilkan tegangan output sebesar 5 V ?














                                  5.  Berapakah  tegangan  output  dari  rangkaian  pembagi  tegangan

                                      diatas?
                                  6.  Berapakah  tegangan  output  apabila  tegangan  input  diturunkan

                                      menjadi 3V?
                                  7.  Berapakah tegangan output apabila kedua resistor pada rangkaian

                                      saling dipertukarkan?

                                  8.  Rancanglah    sebuah rangkaian      pembagi       tegangan  yang
                                      akan  menghasilkan  tegangan  output  sebesar  4,5V,  apabila

                                      diberikan input 9.
